CA8335电能质量分析仪

Posted by admin - 2010 年 12 月 23 日 - Posted in: 电能质量分析仪 - Permalink

4路电压及4路电流输入;可同时捕捉及记录所有的电量参数，暂态波形和告警;标配超大容量2G SD存储卡，可同时连续记录所有的电量参数达1个月;CA8335菜单含21种语言包括简/繁体中文，操作简便而精确;新增“启动电流”记录;实时显示电压电流波形;可测谐波至50次;闪变计算;

电能质量分析仪CA8335的主要功能：

⑴波形实时显示（4路电压/4路电流）;⑵半周期有效值测量（电压和电流）;⑶操作直观;⑷自动识别电流钳;⑸可测量直流成分;⑹各相谐波的测量、计算与显示可达50次;⑺总谐波失真度（THD）的计算;⑻快速暂态捕捉（每周期的采样256点）;⑼相量图显示;⑽可测量总VA、W和Var电量值及其各相值;⑾可测量总VAh、Wh和Varh电量值及其各相值;⑿K因数计算;⒀COSφ位移功率因数(DPF)和功率因数√(PF)的计算;⒁300次的暂态捕捉;⒂闪变计算;⒃三相不平衡度计算（电流和电压）;⒄可设置告警监控电网;⒅备份和储存截屏（图像和数据）;⒆趋势图记录可输出到PC;⒇PC软件支持数据恢复读取、可实时与仪器保持通讯;http://www.tester.com.cn/CA.html

CA8334谐波分析仪

Posted by admin - 2010 年 12 月 23 日 - Posted in: 电能质量分析仪 - Permalink

CA8334谐波分析仪：

彩色液晶显示,图形介面操作;三种显示模式:监测,分析,测量;完整三相电力分析:电压,电流,功率,谐波;(可达50次)暂态及报警功能;可经由PC软件处理数据资料;内存:2Mbytes(C.A 8332)/4Mbytes(C.A 8334);符合IEC 61010-1,600 V.cat III;规格:180X240X55mm重量:670 g

    CA8332和CA8334谐波分析仪是一结构紧密且抗摔击的三相谐波分析仪.它的人性化设计和直观的用户界面,让用户测量使用非常简单,方便。
    CA8334三相谐波分析仪不但能使用户测得电网上的主要电量参数(图形化)及实时波形,CA8334三相谐波分析仪还能在设定的时间范围内记录监控电量的变化趋势。
    CA8334谐波分析仪三相谐波分析仪的多任务测量系统可以同时处理所有变化幅度值测量、侦测、连续记录等功能，且显示屏切换不受任何的限制。无论是电工技术人员或专业工程师等测试维护部门人员，可将它用于工业、电力或管理等测量任务，完成在单相、两相、及三相低压电网系统中的检查、维护检验等工作。
http://www.ca-17.cn

CA8332谐波测试仪

Posted by admin - 2010 年 12 月 23 日 - Posted in: 未分类 - Permalink

CA8334谐波测试仪：

彩色液晶显示,图形介面操作;三种显示模式:监测,分析,测量;完整三相电力分析:电压,电流,功率,谐波;(可达50次)暂态及报警功能;可经由PC软件处理数据资料;内存:2Mbytes(C.A 8332)/4Mbytes(C.A 8334);符合IEC 61010-1，600 V.cat III;规格:180X240X55mm重量:670 g

    CA8332和CA8334谐波测试仪是一结构紧密且抗摔击的三相谐波测试仪。它的人性化设计和直观的用户界面，让用户测量使用非常简单、方便。
    CA8334三相谐波测试仪不但能使用户测得电网上的主要电量参数（图形化）及实时波形，CA8334三相谐波测试仪还能在设定的时间范围内记录监控电量的变化趋势。
    CA8334谐波测试仪三相谐波测试仪的多任务测量系统可以同时处理所有变化幅度值测量、侦测、连续记录等功能，且显示屏切换不受任何的限制。无论是电工技术人员或专业工程师等测试维护部门人员，可将它用于工业、电力或管理等测量任务，完成在单相、两相、及三相低压电网系统中的检查、维护检验等工作。
http://www.1718power.cn

CA8230单相谐波分析仪

Posted by admin - 2010 年 12 月 24 日 - Posted in: 电能质量分析仪 - Permalink

谐波分析仪特点：

具有高度整合的耐撞击外壳,而且采用极佳的人机界面设计,使其操作相当简便、直观;C.A8230不仅可快速检测电网的主要特性,并且可记录电量的变动情形;其多工测量系统设计,可以同时进行测量电量参数、侦测告警、及连续记录各个电量的趋势图;其提供了绝佳的弹性,让客户可以选择不同的电流传感器(电流钳)来测量电流,从数百毫安(MN93A)到数千安培(AmpFLEX);C.A8230是专为检测及维护部门电工技师及工程人员所设计,尤其适用于工业用户及供电公司(36至250kVA及大于250kW系统容量),作为检查及侦测单相或三相低压配电系统;

谐波分析仪功能:

RMSAC电压可达600V;RMSAC电流可达6,500A;DC电压及电流;电压、电流的半波有效值、最小值、最大值电压及电流的峰值;适用于50Hz或60Hz的电网频率(测量范围:40至70Hz);电压及电流的峰值因数;电流的K因数(KF)(变压器适用);电压及电流的失真因数DF(也称THD-R);电压及电流的总谐波畸变率THD(也称THD-F);有功、无功(电容性及电感性)、及视在功率;功率因数(PF)及位移功率因数(DPF或CosΦ);三相平衡电网的总有功、无功(电容性及电感性)及视在功率(含或不含中性线);三相相序检测(2-线法)：显示三相电网相序;使用ΜΝ93Α电流钳(5Α档位)或5Α适配箱时,可组态电流的一/二次的比数;自动辨识电流传感器(电流钳)型号;显示电压及电流波形短时闪变(PST);有功、无功(电容性或电感性)、及视在电能(三相平衡模式下总电能);电流及电压的谐波达50次：包含RMS有效值、占基波的百分比值、最小值、最大值(单相模式)及谐波的序次;视在功率的谐波(单相模式)可达50次：包含RMS有效值、占基波的百分比值、最小值、最大值;
http://www.ca-17.cn

CA8220单相谐波测试仪

Posted by admin - 2010 年 12 月 24 日 - Posted in: 电能质量分析仪 - Permalink

谐波测试仪产品特点:

电压测量范围:660VAC(真有效值)或VDC;电流测量范围:可至6500AAC或1400ADC(依据电流钳型号);可显示电压/电流的最小值Min、最大值Max和平均值Avg、波峰因数CF,峰值Peak及K因数等。;可检测相序;可计算及显示单相或平衡三相的有功功率W、无功功率VAR及视在功率VA、功率因数PF、及位移功率因数DPF;可计算及显示电压/电流的总谐波畸变率THD(THD-F及THD-R);可显示至50次的电压、电流各次谐波值以及百分比率;可捕捉、储存并显示电动机启动过程的电流相关数据;转速测量范围:6至120000RPM(选购转速传感器);温度测量范围:-200至850°C(可选购温度传感器);具有光口-RS232通讯接口,可经由通讯线将储存数据导入PC;标配PowerAnalyzerTransfer(PAT)软件,可用于组态设置仪器、将测量记录数据导入PC,转换数据为Excel格式等;透过PAT软件,亦可在PC上实时显示电压/电流波形,谐波分析条形图、功率/电能测量值等等；并可利用PAT软件的实时趋势图功能,将显示在软件视窗中的趋势图曲线直接存入PC中;使用6个干电池(1.5VAA)作为电源

谐波测试仪产品应用:

电动机启动电流过程分析;相序检测及电动机转速检测;线路及设备的热点温度检测;供电回路的电力功率分配验证;供电回路电能计量(kVAh,VARh,kWh),进行节能改造分析;测量并记录电力系统的负载曲线(kW、VAR、VA);开关柜/配电盘和其它电气设备、旋转电机设备的故障分析。
http://www.1718power.cn

F25谐波测试仪

Posted by admin - 2010 年 12 月 24 日 - Posted in: 电能质量分析仪 - Permalink

谐波测试仪产品特点:

真有效值(TRMS)测量,适用于一般负载及非线性负载测量;交/直流电压可测至600VRMS,交/直流电流测量可至1000 ARMS及 1500ADC;可记录最小值min,最大值max,平均值avg,及峰值peak;可直接显示总谐波畸变率 %THD,各次谐波含有率%DF(至25次),波峰因数CF及PEAK值(+或-);可测直流电流的波纹系数(RIPPLE);K因数测量显示;带背光液晶显示屏,具31段模拟条形图示,判读清晰 ;具平滑显示(Smooth)及自动关机功能,符合安规 IEC 61010,600V CAT.III

谐波测试仪产品应用:

交流电压、电流真有效值(TRMS)及直流电压、电流测量;检测功力设备回路的交流电压、电流的各次谐波含量;UPS系统的交/直流电压、电流及谐波、纹波检测及预防性维护;诊断电压、电流的谐波来源;检测非线性负载的谐波发射值检测电网系统中的中性线电流及谐波;
http://www.1718power.cn

BM8500多功能电路板故障诊断工作站

Posted by admin - 2010 年 12 月 25 日 - Posted in: 电能质量分析仪 - Permalink

电路板故障检测仪特点：
集成电路及电路板的标准测试功能;数字及模拟集成电路的功能测试;动态及静态测试;适合单点量测;自动化测试程序;可由使用者设计的操作软件

电路板故障检测仪简介：

英国ABI公司的BM8500是一个独特的多功能且易于使用的独立测试系统. 它提供了全面性电路板检测功能,可几乎含盖了任何类型的电路板的检测能力.无论在电路板的设计验证,生产测试,半导体器件测试,生产或是一般维修保养,以及是否你的电路板是模拟还是数字的电路板,或者是混合型的电路板,BM8500都会是最终极的诊断工具.针对您所有的测试要求所提供的完美解决方案…对于现今电子业界的快速变化,求新、求变的市场需求特性,无论是工作在设计,生产,试验或故障的情况都在向电子工程师提出了各项的挑战.电子电路变得更快,更小,更便宜和更复杂.在测试和维修的成本效益也变得相对性的提高很多.因此,您的测试设备是否能因应你的需求,而来挑战这一连串爆发性的技术改革变化.如果你了解到的这个问题,你已在寻求解决方式的路上了尽管目前的电子技术日新月异,但其故障情形的基本性质仍是相同的.故障的集成电路(ICs) 它会无法正常动作的.电路板故障检测仪故障的二极管会呈现开路或短路的状态,故障的电容器有时会呈现短路的故障现象.现今会造成电路板上焊桥的情况跟10年前的是相同的情形.但今天我们必须快速的找到这些故障点. “具高经济效益的维修工作” 的重心并不在于能不能修复电路板,而是在于需要花费多少的时间以及人力来修复一片电路板.以经济学来说,维修费用也必需包括其测试设备.而BM8500在其广泛的应用上具有相当高的成本效益.它包含了一个完整的高规格仪表控制软件,且易于工程师来操作应用.硬件是安装在一个坚固的机箱内,并包含了一个高规格且以微软的Windows为操作系统的PC.而BM8500是一个模块化系统,因此可以为特定应用进行客制化的配制.
http://www.ic168.cn

2400电路板故障检测仪

Posted by admin - 2010 年 12 月 25 日 - Posted in: 电能质量分析仪 - Permalink

电路板故障检测仪特点：

1)适合各种类型的测试,模拟及数字集成电路及各种分立器件的测试;2)可进行在线或离线测试与分析;3)具有24路测试通道，也可使用探棒进行巡检测试，针对各种类型的封装元件进行测试;4)安全性高的无电源测量方式，不用给电路板加电，系统自动施加各种类型的测试条件，最大可能地保证测试安全;5)多种测试类型：1)简单类型V-I曲线测试，针对固定某一管脚的不同管脚的测试，2)矩阵式V-I曲线测试模式,可针对管脚间的阻抗曲线进行测试。提供了丰富的测试信息，保证的测试的可靠性;6)在进行离线测试时,可针对蕊片内部进行阻抗分析;7)自动对比及储存V-I曲线,以备日后调取，方便了元件库的建立;8)可切换VI,VT及IT三种显示模式,可配合不同功能型式的FET元器件;9)可设定同步脉冲信号的宽度,进行可控规元器件或FET的功能测试;10)可进行光耦合及继电器元器件的速度功能测试
11)具有二组信号源,可输出直流信号,针对光耦合器及继电器进行稳态测试;12)显示相似度百分比，具有业界中最多的信号频率调整档位,对于故障的查找有相当的帮助;13)测试频率高达到12kHz,非常合适测试电感及高频电容器件;14)系统具备自动信号补偿功能,可针对测试环境及夹具进行自校测试,以防止量测信号失真;15)可进行维修日志的编写，将维修记录长期保存，以备日后查看;16)可由软件加入图片,用来清楚的表示被测元件的位置及电路板样式;17)可选择利用USB或PCI通讯接口来进行仪器的操作,也可安装在PC内来节省所占的空间;
http://www.ic168.cn

6400电路板故障检测仪

Posted by admin - 2010 年 12 月 25 日 - Posted in: 电能质量分析仪 - Permalink

6400电路板故障检测仪突出特征：
1)产品体积小,重量轻,USB接口,适合携带;2)64路数字集成电路测试,64路V-I曲线测试,1路v-i探棒测试;3)同一器件可以在同一时间完成多种测试：功能测试,V-I曲线测试,温度拐点系数测试,连接状态测试,管管脚电压测试;4)测试库达上万种元器件,可以通过图像化的编辑器自定义测试库,可以快速扩充测试库;5)整板测试非常简单,通过图形化的测试库编辑器,根据电路板原理,定义输入激励型号及输出的标准响应信号,快速建立板测试库,快速批量检测电路板的功能;6)短路追踪可以快速找到短路点;7)V-I曲线温漂拐点系数测定,方便找出不稳定器件;8)V-I曲线电压扫描范围：-10v~+10v 扫描电压范围可以2.5V步进调整,可调整为非对称电压扫描信号,扫描信号可达几十种;8)逻辑电平阈值自定义,可以设定非标准的逻辑电平阈值,检查不稳定的元器件;9)逻辑电平阈值自动扫描,确定板系统逻辑电平阈值零界值,设定循环测试来发现不稳定的错误结果;10)配有离线测试盒,快速测试批量元器件,离线测试和在线测试功能完全一至;12)系统可以在64路的基础上以64通道为单位进行通道扩充,直至256通道

6400电路板故障检测仪特点：

1)数字测试通道:64路(可扩充到256通道).2)模拟测试通道64路(可扩充到256通道).3)隔离通道:4路.总线竞争信号隔离功能:用于解除总线竞争,确保正确测试挂在总线上的三态器件(如74LS373,74LS245,等),可提供4路总线竞争隔离信号;4)快速掌握被测元件的多种信息,针对一个器件同时完成多种测试:数字ic功能测试,V-I曲线测试,曲线拐点温度变化系数,各个管脚电压值测量,管脚连接状态测量显示,5)能够对多种逻辑电平数字逻辑器件进行在线/离线功能测试；上万种测试元件库,元件种类:TTL,CMOS,Memory,Interface,LSI,CPU,PAL等.6)逻辑电平阈值自定义;7)逻辑电平阈值自动扫描,以确定板系统逻辑电平阈值,设定循环测试来发现不稳定的错误结果.8)输入输出逻辑时序图形显示,具体时序电压值显示,方便掌握具体有用测试信息;9)IC型号识别:针对标识不清或被擦除型号的器件,可”在线”或”离线”进行型号识别测试.
http://www.ic168.cn

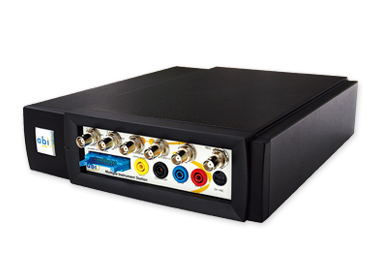

6300多功能仪表工作站

Posted by admin - 2010 年 12 月 27 日 - Posted in: 电能质量分析仪 - Permalink

多功能仪表工作站垂直轴规格:

带宽:> 100MHz ;采样率:50MS/s (5GS/s ERS 模式);通道数:2通道+外部触发通道;耦合模式:AC, DC, GND;输入阻抗:1M Ω, 25pF;电压灵敏度:20mV to 2V /div;电压分辨率:8 bits;最大输入电压:100VDC

水平轴规格

扫描频率:5ns/div～5s/div ;存储深度:各通道为64kbytes;触发模式:一般, 自动, 单一

多功能仪表工作站内部触发规格:

触发信号来源:通道一, 通道二及信号发生器(MIS3) ;触发信号型式:上升沿触发, 下降沿触发;灵敏度:< 0.5 分格;信号滤波模式:AC, DC, 高频滤波, 低频滤波
外部触发规格 ;输入阻抗:1MΩ, 25pF;触发信号型式:上升沿触发, 下降沿触发;灵敏度:< 10mV ;信号滤波模式:AC, DC, 高频滤波, 低频滤波;最大输入电压:100V DC

多功能仪表工作站触发延迟设定范围:

预触发:0～100%扫描周期;延时触发r:0～100%扫描周期

特殊功能:

自动测量输入信号参数;信号波形比对功能
http://www.ic168.cn

1100可编程电源

Posted by admin - 2010 年 12 月 27 日 - Posted in: 集成电路测试仪 - Permalink

可编程电源简介:

逻辑电平输出通道规格:(Low voltage output for digital circuits);电压输出范围:2.5V ～ 6V 可编程;最小调整分辨率:0.01V;过电压范围:3V ～ 7V 可编程电平阈值;最小调整分辨率:0.1V;输出电流值:5A;短路电流:7A;短路时间:无期限(自动恢复);负载调整率:0.5%(20%～80% 负载变动);纹波电压:80mV pk-pk max;可编程的正电源输出:(对模拟电路的正电压输出);电压输出范围:0 ～ +24V 可编程;最小调整分辨率:0.01V;输出最大电流:1.5A max;限制电流调整范围:50mA～1.5A可编程临界值;短路电流:1.5A;短路时间:无期限(自动恢复负载调整率:0.1%(20%～80%负载变动);纹波电压:50mV pk-pk max1100可编程电源;

http://www.ic168.cn

LinearMaster手持式模拟集成电路测试仪

Posted by admin - 2010 年 12 月 27 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪特点：

可测试16脚以内通用的模拟器件,包括运放、光耦、比较器、A/D、D/A、电压调节器及部分特殊模拟芯片.软件可升级;键入型号即可测试,结果显示在LCD屏上;可识别无标记或无法辨别的芯片或列出代换的芯片;可模拟被测器件周围的无源器件,以确保进行综合测试,或进行有条件/无条件的循环测试;可显示元器件单个管脚的诊断信息;可使用整流电源或干电池,功耗低,可自动关机;可测器件列表集成电路测试仪;

集成电路测试仪AD546 LF411 LMC6032 CMP04 NE555 4N25 4016 ULN2001;AD548 LF412 LMC6042 LM111 NE556 4N26 4051 ULN2003;AD645 LM11 LP124 LM119 TLC555 4N27 4052 ULN2004;AD648 LM101 LP324 LM139 TLC556 4N28 4066 ULN2005;AD711 LM1O7 LT1013 LM193 TL062 4N29 4529 ULN2064;AD712 LM108 LT1014 LM211 TL064 4N30 DG201 ULN2065;AD713 LM118 MAX407 LM219 TL071 4N31 DG211 ULN2068;AMP03 LM124 MC3303 LM239 TL072 4N32 DG212 ULN2069;CA3130 LM148 MC3403 LM293 TL074 4N33 DG308 ULN2074;CA3140 LM158 MC33171 LM311 TL081 4N35 DG309 ULN2075;CA3160 LM201 MC33172 LM319 TL082 4N36 DG411 TLE2425;CA3240 LM207 MC33174 LM339 TL084 4N37 DG412 LM392;CA3260 LM208 NE531 LM393 TLC271 6N135 DG413 LM2924;CA5130 LM218 NE5532 LM2901 TLC272 6N136 DG417 uA7805;CA5160 LM224 NE5534 LM2903 TLC274 HCPL2530 DG418 uA7905;CA5260 LM248 OP07 LM3302 TLC277 HCPL2531 DG419 LM2930 5;HA3 28405 LM258 OP27 LP111 TLC279 HCPL4502 DG508 LM2931 5;ICL7611 LM301 OP37 LP211 TLC1079 ILD74 LF13201;ICL7612 LM307 OP37 LP311 TLC2272 ISD74 LF13202;ICL7621 LM308 OP77 LP239 TLE2061 ILCT6 LF13508;ICL7641 LM318 OP90 LP265 TLE2062 MCT2 REF02;ICL7642 LM324 OP97 LP339 TLE2064 MOC8030 REF03;LF147 LM348 OP200 LP365 TLE2161 AD7524 REF05;LF155 LM358 OP290 LP2901 uA741 DAC08 REF43;LF255 LM2900 OP490 LT1016 uA747 TLC7524 MAX667;LF347 LM2902 OPA121 TLC339 uA748;LF351 LM2904 OPA606 TLC372 L272;LF353 LM3900 RC4558 TLC3702;LF355 LMC660 TL061 TLC3704;http://www.ic168.cn

ChipMaster手持式数字集成电路测试仪

Posted by admin - 2010 年 12 月 29 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪特点：

可扩充的内装芯片,几乎囊括所有40脚以下的数字芯片和存储器、接口芯片、MCU/MPU,软件不断升级;使用,操作简便,输入IC型号,按测试键,测试结果即显示在LCD显示屏上;可识别无标记或无法辨别的芯片或列出代换的芯片;可显示具体某个脚的故障诊断信息;可进行循环或有条件循环测试;体积小,可使用整流电源,亦可使用电池工作;
http://www.ic168.cn

AT128全品种集成电路测试仪

Posted by admin - 2010 年 12 月 29 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪最大测试管脚:128

测试适用范围：

元器件测试-适用于所有类型的集成电路的测试和元器件的筛选测试;电路板测试-适用各种电路板的检测(附加测试电缆线和各种封装的测试夹)

集成电路测试仪测试原理(v-i曲线测试)：

对元器件的每个管脚施加一个安全的低功率的扫描驱动信号,产生一个阻抗特征图,以备对比和存储;被测器件和数据库中标准动态阻抗图相比对,阻抗图的差异大小即可判断元件的好坏和可用性；测试信号可设定的参数包括:电压,波形,源电阻,频率.可根据需要进行调整以便得到准确的信息;

集成电路测试操作如此简单:

1.从数据库选择要测试的集成电路型号.2.将集成电路插入测试座.3.执行测试4.得到PASS或FAIL的测试结果.
http://www.ic168.cn

AT192全品种集成电路测试仪

Posted by admin - 2010 年 12 月 29 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪最大测试管脚:192

测试适用范围：

元器件测试-适用于所有类型的集成电路的测试和元器件的筛选测试;电路板测试-适用各种电路板的检测(附加测试电缆线和各种封装的测试夹)

集成电路测试仪测试原理(v-i曲线测试)：

集成电路测试操作如此简单:

1.从数据库选择要测试的集成电路型号.2.将集成电路插入测试座.3.执行测试4.得到PASS或FAIL的测试结果.
http://www.ic168.cn

AT256全品种集成电路测试仪

Posted by admin - 2010 年 12 月 29 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪最大测试管脚:256

测试适用范围：

元器件测试-适用于所有类型的集成电路的测试和元器件的筛选测试;电路板测试-适用各种电路板的检测(附加测试电缆线和各种封装的测试夹)

集成电路测试仪测试原理(v-i曲线测试)：

集成电路测试操作如此简单:

1.从数据库选择要测试的集成电路型号.2.将集成电路插入测试座.3.执行测试4.得到PASS或FAIL的测试结果.
http://www.ic168.cn

避免冷却的焊接接缝

Posted by admin - 2012 年 5 月 18 日 - Posted in: 张力计 - Permalink

集成电路测试仪对于焊接,我有一些想法.大多数时候我们都认为理所当然.一般我们都会使用普通的松香芯锡铅焊料.如果在冷却的时候不轻摇焊接接缝的话,我们不能得到一个冷焊接缝.但是你要知道一个冷焊接接缝是什么样子,而在一个关键的电路里它又会导致多大的故障.现在年轻人不为电子设备建立成套的工具,这点让我有点失望和难过.在以前,通过建立一个Heathkit或者Knightkit,我们在进入这个行业之前就可以完全了解冷焊接缝.我就曾经做了好几个.我做了几个冷焊接缝并且不得不修复它们.使用当代的波动焊接设备,很容易就可以在生产线上避免冷焊接缝.而对于手工焊接的电路来说,总是很容易产生冷焊设备,很容易就可以在生产线上避免冷焊接缝.而对于手工焊接的电路来说,总是很容易产生冷焊接缝.所以,当你碰到这个棘手的问题时,不要忘了这个老方法,就是每个接缝重新焊接一遍.偶尔你会发现一个根本没有焊料的接缝.

电路板故障检测仪如果因为某些原因,你手头正有酸芯焊料这主要是用在铅工艺上的,在大多数电子实验室里也难以找到严格上给它做上标记并且把它同普通的隔离开来.酸会严重腐蚀导体。同时，把那些诸如高温,低温焊料,银焊料,铝焊料等放在各自的位置以免混淆.也有专门用于不锈钢的焊料,这种焊料需要专门的焊剂.

近来我发现有人在推广银焊料作为接合话筒线缆的高级焊料.”Golden Ear”宣称这种焊料可以使音质变得更加完美.但是,我必须提醒你,银焊料需要很高的温度,所以你需要一把小喷灯和一些脏的硼砂,我怀疑高温会对绝缘性和铜线产生伤害,而这种伤害将远远抵消从所谓的”超级焊接接缝”所可能获得的好处.

http://www.ic114.cn

功率电路设计需要更多的经验

Posted by admin - 2012 年 4 月 19 日 - Posted in: 张力计 - Permalink

集成电路测试仪对于许多功率电路而言,晶体管的选择不如以前的例子中那么简单了.所以一定要注意.这方面的设计不是刚出校门的人能做的,当中存在许多对于专业人员来说也非常棘手的问题.比方说,如果想加入镇流电阻保证电流由好几个电源分流,还是需要进行晶体管匹配工作.这个匹配并不轻松,需要考虑工作条件,决定β和VBE等参数,还要思考如何避免不同生产商器件的混杂.这样的设计非常重要.功率电路的性能或者稳定性相当差,而且有可能这不是晶体管的问题.相反,很有可能是由于驱动电路的问题或者散热器不够用.有可能不经意间使用了不同性能的器件代替本来的器件,或者选择了不适用于电路功能的晶体管.

电路板故障检测仪有可能发生以下的情况:你做了10个电路原型,它们都工作良好.但当你再做100个时,有一半都不能工作.如果你向我征询意见,我就会部:”它们都工作正常吗?”然后你给我肯定回答.但是等一下,有10个工作正常的电路原型,但是电路设计仍然存在问题.很有可能电路原型并不是真的工作良好.如果你带了电路原型来,有必要重新看看电路是否还有余度.如果这10个电路原型增益为22000,但是产品电路的增益只有18000从而没有达到最小规格2000,你就把这些新产品称为不能工作.所以这并不是电路不能工作,而是你的期望太不实际了.

毕竟每们工程师都曾经见过本来不可能工作的电路运行了一小会儿.如果之后电路突然停止工作了,这显然会使得我们变得绝望.但是临界的设计和临界的元件哪一个会是最让你烦恼的?这不可能有方案.如果你设计时有一些安全余度,也许两个问题都能克服.但是设计时绝对不可能存在大的余度来应对各种可能性,否则你的电路会非常复杂.这就是经验和判断力起作用的时候了

一个在日本的老朋友写信说:”为什么你说要为一批开关稳压器中40%的器件进行故障诊断?在日本这肯定会被认为是一项糟糕的设计……”我回答说我同意这听起来像是个问题,但是如果你了解问题的原因是什么,那就不应该指责了.如果是工艺不好,怎么办?那样就不是设计的问题了除非设计太难实现以至于不能按照顾设计实现电路组装.或者有可能电路中有坏元件.或者可能余度没有设计好以至于一部分电路,可能需要对某些元件进行额外的测试或屏蔽需要在生产之前进行更改.但是你不能说任何问题都是由设计师造成的.如果设计师的开关稳压器在生产时从来没有出现任何问题.但是它每8in只有1W的能量。而且所有的元件昂贵,对于每一个元件在流水化之前都需要昂贵的测试来证明存在良好的安全区域.这就是很好的设计吗?我怀疑.因为这好像试图以过大的安全系数建造飞机,它很有可能比747还大而只能装载10名乘客.每个电路都必须以合适的安全系统进行设计.如果你用一个总能确保工作的晶体管,这就会带来不经济的安全系数.需要判断力来获得合适的安全系数.

hhttp://www.ic114.cn

暂态(瞬态)电压扰动有哪些类型？

Posted by admin - 2012 年 3 月 14 日 - Posted in: 电能质量分析仪 - Permalink

电能质量分析仪20世纪80年代,美国为大型计算机对电能质量的要求提出了电压容限曲线及相关的四类典型的电压扰动，以防止电压扰动造成计算机及其控制装置的误动和损坏.这四类电压扰动包括:

(1) 谐波测试仪电压下跌.这是电压幅值下降持续时间小于2s的情况,一般是由于电动机启动或系统断路器切换操纵起的.当电力系统发生故障时,会引起严重的电压降(降到正常电压的45%,持续时间达60ms),配电线路故障一般要持续100~200ms,引起的电压降很可能发生落在电压包络线以外的情况这是相当危险的，很可能造成计算机或自动控制掉闸失电,引起设备损坏事故.

(2) 断电.这是由于电力系统故障引起的,造成电压为零或拉近零.允许断电时间小于8.33ms,否则会产生严重的后果.

(3) 电压尖峰脉冲.这是电压高频突发而产生极高的短暂电压升高,非常容易造成电子设备的损坏.由于电力系统中电容器切换相当频繁,加上电压尖峰脉冲发生的随机性,因此很容易造成设备损坏的事故.

(4) 电压上升,这是电力系统电压瞬时波动常见的现象,关键是幅值和持续时间,只要超出包络线就是危险的.

谐波分析仪这里所讲的电压扰动对普通的用电负荷产生的影响并不大,但对于敏感性负荷以及要求严格的用电负荷影响非常严重,如微电子控制的自动化生产过程,计算机操作控制系统,半导体芯片生产流水线等,暂态(瞬态)电压的扰动将可能危及这类设备的正常运行和稳定的工作过程.

http://www.bjsthek.net

影响与危害电能质量的因素主要包括哪些方面？

Posted by admin - 2012 年 3 月 11 日 - Posted in: 电能质量分析仪 - Permalink

电能质量直接关系到电力系统的供电安全和供电质量，从技术上讲，影响电能质量的因素主要包括三个方面：

(1) 电能质量分析仪自然现象的因素,如雷击,风暴,雨雪等对电能质量的影响,使电网发生事故,造成供电可靠性降低.
(2) 谐波分析仪电力设备及装置的自动保护及正常运行的因素,如大型电力设备的启动和停运,自动开关的跳闸及重合等对电能质量的影响,使额定电压暂时降低,产生波动与闪变等.
(3) 谐波测试仪电力用户的非线性负荷,冲击性负荷等大量投运的因素,如炼钢电弧炉,电气化机车运行等对电能质量的影响,使公用电网产生大量的谐波干扰,产生电压扰动,产生电压波动与闪变等

http://www.tester.com.cn/CA.html

爆音噪声会干扰高灵敏电路

Posted by admin - 2012 年 3 月 8 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪闪烁噪声,也称做1/f噪声更为隐蔽和有害的一种噪声-这是一种电器声，它在随机的时间点在普通的热噪声上叠加一些方形的阶跃.爆音噪声在当信已经很少出现，但不幸的是其概率尚未降至0%,即便是最优秀的生产商的最先进处理手段亦不能完全避免.我曾经因为我的某些放大器比某些竞争对手的放大器具有更为严重的噪声而被口诛笔伐.但是当我看到我的竞争对手的数据和图表时,我注意到1/f噪声和爆音噪声潜伏在不为人所注意的角落中.在高性能器件中,我们试图滤除噪声.但是当一些元件的爆音噪声发生间隔长到2~10s时,寻找这样的器件就有些得不偿失了.况且很少有客户情愿为了挑出那么几个噪声器件而花钱把其他所有好的元件都测试一遍。请记住：10s的测试时间等于30美分；时间就是金钱。

电路板故障检测仪尽管振荡和噪声问题可能是运算放大器使用中最常见的问题，但是还有其他的一些特征是值得加以注意的。这些特征包括：过载或都短路恢复，稳定时间以及热衷响应。许多运算放大器在输出(即可以使输出达到某一个电源电压)之后可以相当迅速地恢复。对于大多数的运算放大器来说，这些恢复特征没有被定义或明确指出。一款最近新推出的运算放大器声称截止之后的恢复时间仅仅为12ns。几乎所有其他的运算放大器都要在某种程度上要慢一些.斩波稳定放大器的恢复时间甚至可以达到秒级.

即便你有一款从极限中恢复不需任何延迟的高速运算放大器，仍然可能有类似于积分器这样的电路，使得输出或输入截止之后的恢复要花费相当长的时间。为了避免这种情况，利用齐纳二极管和其他二极管的反馈边界可能会有所助益。然而如果你有一个差分放大器，那么你也许就不能使用齐纳二极管反馈限制器了，我不禁回忆起自己利用一款高速介电绝缘运算放大器设计一个检测器的那段日子。当我将其付诸生产的时候，一切都不再正常工作了。而原因在于当时减慢了运算放大器的过驱动恢复时间。我只要重新打起精神利用重新设计了那块电路。从长远的角度来看，我的确节省了许多钱；但当时，必须更换元件这个事实却着实让我不痛快.

http://www.tes.cn

过电压的波型特点可分为几种类型?

Posted by admin - 2012 年 3 月 7 日 - Posted in: 电能质量分析仪 - Permalink

电能质量分析仪按过电压的波形特点可分为暂时过电压与瞬态过电压两大类。过电压的波形，幅值和持续时间决定了对设备绝缘和保护装置的影响。

(1)谐波分析仪暂时过电压。暂时过电压是指其频率为工频或谐波频率的过电压。且在其持续时间范围内无衰减或衰减缓慢的过电压。

(2)谐波测试仪瞬态过电压。瞬态过电压是指振荡的或非振荡的过电压。通常衰减很快，持续时间只有几毫秒，且为缓波前的过电压，或持续时间几十个微秒，县城为快波前的过电压.

http://www.bsjtehk.net

电压骤降对一些设备有哪些影响?

Posted by admin - 2012 年 3 月 6 日 - Posted in: 电能质量分析仪 - Permalink

(1) 电能质量分析仪对冷却控制器.当电压低于80%时,控制器动作将制冷电机切除,导致生产损失.
(2) 对芯片测试仪.当电压低于85%时,不,测试仪停止工作,芯片,主板被毁坏.
(3) 对可编程控制器.当电压低于81%时,可编程控制器(PLC)停止工作;而一些I/O设备,当电压低于90%,持续时间仅几个周波,就有可能被切除.
(4) 谐波分析仪对机器人控制的精密加工器具.当电压低于90%,技术时间达到40~60ms,就可能跳闸.
(5) 对直流电机.当电压低于80%时,即可能发生跳闸事故.
(6) 对变频调整器.当电压低于70%,持续时间超过120mm时,即可被退出运行,而对于一些精密加工机械的电机,当电压低于90%,持续时间超过60ms,也可能发生因跳闸而退出运行.
(7) 对交流接触器.当电压低于50%,持续时间超过20ms,即可能发生脱扣断电.
(8) 谐波测试仪对计算机。当电压低于60%，持续时间超过240ms,计算机的数据将可能丢失等.

http://www.bjshtek.net

引起电压骤降的原因是什么?

Posted by admin - 2012 年 3 月 4 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪电力系统电压骤降是指供电电压幅值(有效值)短暂降低，随后恢复正常的特征。根据欧洲EN50160以及美国国际电气电子工程师协会推荐标准IEEE Std1159-1992,电压骤降的定义为：供电电压有效值突然降至额定电压90%~10%,然后又恢复至正常电压，这一过程的持续时间为10ms~60s.供电可靠性反映的是供电中断程度，一般只考虑持续时间5min以上的电压中断问题，有些国家对1min以下的中断不予统计。随着经济的发展，高科技设备得到了广泛的应用。这些设备对电压变化很敏感，短时的供电中断或电压有效值下降，往往会造成设备不能正常运行，发生停机等事故。电压骤降就是针对这一问题提出的。

电路板故障检测仪引起电压骤降的主要原因是电网或用电设备发生雷击，外力短路故障，一些用电设备启动或突然加荷也会造成电网电压瞬时下降。与长时间供电中断事故相比，电压骤降有发生频度高，事故原因不易觉察的特点，处理起来比较困难.

http://www.tes.cn

不可预测的共模漂移

Posted by admin - 2012 年 2 月 26 日 - Posted in: 集成电路测试仪 - Permalink

电路板故障检测仪在抑制振荡之后,对比较器最大的抱怨与其共模范围有关,我们在美国国家半导体公司的应用工程部门得到许多来自工程师的询问,他们想要知道是否可以违反比较器的共模指标.但是,他们不总是对我们的答案表示满意,我猜想部分抱怨是由生产商对其数据手册写得不够清楚造成的.

通过比较,大部分工程师非常了解运算放大器的共模电压范围Vcm,这是通过假设输入在同一电平上来定义的.该指标对运算放大器是敏感的,这是因为大部分操作的输入在同一电平上.但在大多数情况下,比较器的输入并不是总是在同样的电平上.只要让两个输入都保持在比较器的共模范围之内,该比较器的输出就是正确的.

但是如果一个输入在共模范围之内,而另外一个在这个范围之外,有三种情况可能发生,这取决于电压和所涉及的特定比较器.对一些输入范围,你可以对输入过驱动,并仍然可以得到正确的响应;对于另外一些的范围,你可能获得异常的响应,但是不会对你的比较器造成损害;对于其他的,可能会立即损坏你的比较器.

例如,对工作在5V单电源上的LM339型比较器,如果其输入之一工作在0~0.35V范围内,随后另一个输入工作在0~36V范围内，而没有导致任何无效输出或引起比较器的损坏.事实上,在室温下,超出范围的输入可能进入-0.1V,并且还产生正确的输出.

集成电路测试仪但是,如果你输入之一低于是0.1V电平,或是-0.5V或-0.7V,老天会帮助你.在这一条件下,如果你将比较器的输入电流限制在5mA或10mA以下,你不会损坏或破坏比较器.但即使没有发生损坏,IC封装中的任何输出或全部比较器可能错误响应.当衬底二极管正向偏置时,电流几乎可能流过IC电路中的任何地方.这就是导致错误输出的电流.

在未来我们试图使用有关Vcm的指标更为清晰.可能下一次在美国国家半导体公司,我们将更加强调指标手册的重要性.在整个温度范围内,该比较器共模输入范围保证在V<Vcm<(V-2.0V).这是比较器必需保证的电压范围。如果所有的输入都在这个范围之内，当然输出是正确的.不过,如果一个引脚在范围内,而另一个低于V+32V,即使大于V,其输出仍然是正确的.不过,如果任意一个或两个引脚输入低于V,或者任意一个输入电流超10uA,输出将不保证正确.也许这个定义适用于运算放大器,如果你将其作为比较器使用的话.因此,你不能说我们没有尝试告诉你做好数据手册,即便有时你要花20年才正确了解.

当然,如果你保证输入在他们写明的共模范围内,比较器就不会不正常工作.当然,一些人看不起数据手册,所以当我们告诉他们不同的信号差大于5V将会破坏一些比较器输入的时候,他们显得非常不高兴,这种可能性是一直存在的。因此你需要钳位,翻转,衰减输入信号以保证快速比较器可以幸存.

http://www.tes.cn

没有任何东西可以替代模拟仪表

Posted by admin - 2012 年 2 月 24 日 - Posted in: 集成电路测试仪 - Permalink

集成电路测试仪每个人都知道模拟仪表准确.除非你买了一个0.8%准确度的数字电压表,这时,模拟仪表就更好.不管怎样,下面让我们就模拟仪表的问题进行详细讨论.

即使一个模拟仪表在全量程处被准确校准,但由于仪表内部电磁电路的存在使得仪表本身具有缺陷,从而引发了它的非线性,所以在测量小信号时它可能不准确.你可以自己去校准仪表而纠正那些非线性来解决这个问题,但这时又出现了摩擦和磁滞的问题.最好的仪表有一个紧带悬浮,它的摩擦是可以忽视的,但是大多数比较便宜的仪表都没有这个装置.现在,正如我们已知的那样,你可以通过轻轻的敲打或振动仪表来抵消它的摩擦作用.这对脖子来说是一件非常痛苦的事,但是当你绝望的时候,这倒是一个好办法.

电路板故障检测仪即使你不振动,拍打或都转动仪表,你也应该警惕它们对位置是非常敏感的,如果平时你把它们仍在地上,它的那些不完美性就会很快增加直到仪表基本不能使用.这就是极端的位置敏感性.理想情况下,你可以用数字仪表实现任何目的,但是模拟仪表也有它的优点,比如说,当你需要找出趋势或者峰值时,尤其在存在噪声的情况下,数字伏特计的读数可能会出现混乱.所以,模拟仪表还会伴随我们很长时间,尤其考虑到它们不需要外接电源,以及它们的独立性和低成本.

但是,一定要警惕仪表移动带来的阻抗.它们就像一个停止的电动机,几百毫享处在高频时.然而,如果针尖开始摆动时,你就会得到几享利的电感.所以,如果你在运算放大器的反馈回路上一个模拟仪表的话,那就需要在仪表上接一个适合的反馈电容.
